LED用熱伝導グリス：長期的な冷却性能に影響を与える要因とは？

LED用熱伝導グリースは、界面が薄く、完全に覆われており、かつ機械的に安定している場合にのみ、長期にわたってその性能を維持できます。初期のW/mK値も確かに重要ですが、グリースが押し出されたり、乾燥したり、分離したり、垂直面上で移動したり、あるいは接合層が厚すぎたりすると、冷却性能の低下を防ぐことはできません。.

周囲の組み立て条件も同様に重要です。表面の平坦度、クランプ圧力、温度サイクル、LEDの電力、ヒートシンクの放熱能力、および塗布制御は、すべて結果に影響を与えます。室温での材料試験では良好に見えるペーストでも、高温で密閉された街灯内部で数ヶ月経過すると、性能が低下する可能性があります。.

グリースは、COB LEDやフラットなMCPCBとヒートシンクの接合部において、微細な凹凸を濡らし、極めて薄い界面を形成するため、有力な選択肢となり得ます。ただし、これは隙間充填材や取り付け用接着剤ではなく、また、容量不足のヒートシンクを補うための対策でもありません。 実用上の目標は、導入初日の最低温度を達成することではありません。使用中に徐々に上昇することのない、低く、かつ再現性のある温度を維持することです。.

LEDの冷却経路におけるサーマルグリースの役割

熱は、周囲の空気に到達するまでに、LEDの接合部から数層を通過します。パッケージ、はんだ接合部、MCPCBまたはセラミック基板、熱伝導グリース、ヒートシンク、そして周囲の気流のそれぞれが熱伝達の抵抗となります。グリースが改善するのは、2つの接合面間の接触という1つの境界面のみです。他の場所にある弱い層が、最終的な接合部温度を左右してしまう可能性があります。.

高出力LEDは、入力電力のうち一部のみを有用な光に変換します。残りのエネルギーは、半導体接合部の付近で熱となります。その熱は通常、パッケージを通ってはんだ接合部へと伝わり、さらに金属コア付きPCB、セラミックキャリア、またはモジュールベースへと伝わります。そこから、界面化合物によって基板やモジュールがアルミニウム製ハウジングやフィン付きヒートシンクに熱を伝達します。.

滑らかな金属面であっても、接触するのは主に微細な隆起部分です。窪みには空気が残りますが、空気は熱伝導率が低い物質です。グリースはこうした窪みに流れ込み、実際の接触面積を拡大します。この方法は、表面が比較的平坦で、隙間がごく小さく、ネジやクリップ、その他の固定具によって圧力が維持されている場合に最も効果的です。.

COBアレイ、コンパクトLEDモジュール、およびドライバ用MOSFETなどが一般的な候補として挙げられます。Haktak社の サーマルグリースの材料群 これは、濡れ性や低抵抗が重要な、薄型の電子インターフェース向けに設計されています。大きく反った基板、不均一な部品配置、固定されていないインターフェースなどは、グリース接合には適していません。こうした状況では、通常、弾性のあるパッド、ゲル、または構造的な固定方法が必要となります。.

LEDの電力、導電性、粘度、および絶縁性の要件に基づく基本的な材料選定については、まずはHaktakの LED照明用サーマルペーストの選び方ガイド. この記事では、最初の熱試験の後に何が起こるのかについて、さらに詳しく解説しています。.

LEDグリースの長期冷却を左右する7つの要因

LEDの安定した冷却は、材料、構造、および製造プロセスの組み合わせによって実現されます。長寿命のグリースは、LEDアセンブリが膨張・収縮し、場合によっては振動しても、被覆性と濡れ性を維持しなければなりません。同時に、実装システムは、基板を反らせたり、ペーストの移動を許したりすることなく、接合ラインを適切に制御する必要があります。.

1. ボンドラインの厚さと完全な濡れ

グリースは閉じ込められた空気よりも導電性が高いが、アルミニウムや銅よりははるかに低い。したがって、その層は、有効領域を覆いつつ、実際の表面仕上げが許す限り薄くすべきである。この最終層は「ボンドライン厚（Bond-Line Thickness）」と呼ばれ、しばしばBLTと略される。.

BLTが過剰になると、バルク抵抗が上昇します。塗布量が少なすぎたり、表面が十分に濡れなかったりすると、乾燥した部分や空隙が残ってしまいます。適切な目標は、連続した薄い膜であり、「物理的に可能な限り少ない量」でも、安全を期して多めに塗布した山状の膜でもありません。Haktak社のガイドによると、 ボンドラインの厚さが熱性能に与える影響 なぜ厚さと接触を併せて考慮しなければならないのかを説明しています。.

2. 熱サイクル下におけるポンプアウト抵抗

LED基板とアルミニウム製ヒートシンクは、まったく同じだけ膨張するわけではありません。熱冷サイクルが繰り返されるたびに、両者は互いに相対的な動きを生じます。また、反りや締結部の配置によっては、わずかな圧縮やせん断力が加わることもあります。こうした動きが何度も繰り返されることで、グリースが界面の端へと押し出されてしまうことがあります。.

これは「ポンプアウト」現象です。当初、ペーストが領域全体を覆っていた場合でも、中心部の乾燥領域やホットスポットが生じることがあります。粘度は抵抗の一因となりますが、唯一の要因ではありません。降伏応力、チクソトロピー、キャリアの安定性、充填剤含有量、BLT、圧力、および表面の平坦性などがすべて影響を及ぼします。より詳しい解説については、 サーマルグリースのポンプによる排出 では、それらの仕組みについてさらに詳しく解説しています。.

3. 乾燥、キャリアの分離、およびオイルの排出

人々は、古くて固くなったペーストを何でも「乾燥してしまった」とよく言います。しかし、その実際のメカニズムはもっと複雑かもしれません。キャリア液が移動したり、揮発性成分が失われたり、充填剤が局所的に濃縮されたり、あるいはグリースが押し出されてしまい、残留物が硬くなったりする可能性があります。.

見た目が乾燥しているからといって、必ずしも熱性能に問題があったとは限りません。逆に、熱伝導グリスがまだ湿っているように見えても、その塗布状態が不均一になっている場合もあります。診断を行う際には、温度履歴と分解時の状態を総合的に判断する必要があります。Haktak社の記事では、 熱伝導グリスが乾燥してしまう理由 外観と実際のインターフェースの劣化を区別する。.

4. 加圧、平坦度、反り

圧力をかけるとグリースの広がりを助け、BLTを低減できますが、力が均一に伝わることはめったにありません。4本のネジで固定するLEDモジュールの場合、あるネジの付近では締め付けが強くなり、反対側の角ではわずかに緩んでしまうことがあります。薄いMCPCBは反ってしまうことがあります。ダイキャスト製の筐体では、局所的な表面粗さが許容範囲内に見えても、全体として大きなうねりが生じることがあります。.

締結部品の種類、トルク順序、ワッシャーやスプリングの挙動、および接触面の平坦度を指定してください。その後、組み立て後の圧着状態を確認してください。トルクを強くかけることが万能の解決策とは限りません。基板が反ったり、セラミック基板が損傷したり、あるいは最も高温になる部分から圧力が逸れたりする恐れがあります。.

5. 連続的な温度分布と局所的な高温箇所

ハウジングの温度は、必ずしもLEDの接合部温度とは限りません。COBアレイの下やドライバートランジスタの直下にある局所的なホットスポットは、外側の金属部分よりもはるかに高温になる場合があります。高い連続温度は、キャリアの変化、酸化、および周囲の材料の劣化を加速させる可能性があります。.

LEDメーカーが提供する熱抵抗値および温度測定に関する指針を参照し、接合部の状態を推定してください。可能な場合は、指定された筐体または温度測定ポイントで測定を行ってください。最終的な照明器具が工場フロアの上部、密閉されたキャノピー内、または直射日光の下で動作する場合は、室温環境下でのみ熱伝導ペーストの適格性評価を行わないでください。.

6. 方位、振動、および取り扱い

街灯、自動車用ランプ、および産業用照明器具は、垂直に設置される場合もあれば、逆さまに設置される場合もあります。通常、重力は薄い接合部内部の締め付け力よりも弱いものですが、層が厚い場合、圧力が低い場合、あるいは温度によって材料が著しく軟化する場合には、重力が重要な要因となります。振動や基板のたわみも、動きの原因となります。.

取り扱い方法も重要です。ほこり、指紋、乾いた洗浄液、および微粒子は、濡れ性を妨げる可能性があります。作業者が目分量で塗布する場合、各サンプル間のばらつきが、評価対象の材料の違いよりも大きくなる可能性があります。.

7. 化学的性質、アウトガス、および材料の適合性

設計によっては、シリコーン系グリースもシリコーンフリーのグリースも有用な場合があります。ラベルの表示だけでは、ブリード性、揮発性、電気的特性、あるいは適合性を判断することはできません。関連する試験データを確認してください。.

密閉型光学システムには、特に注意を払う必要があります。揮発性物質がレンズや反射鏡に結露したり、浮遊粒子がコーティング、コネクタの接点、あるいは周辺の接着剤に影響を及ぼす可能性があります。アルミニウム、銅、陽極酸化処理された表面、MCPCBのはんだマスク、およびプラスチックについては、経年変化後に変色、腐食、膨潤、あるいは接着性の変化がないか確認する必要があります。.

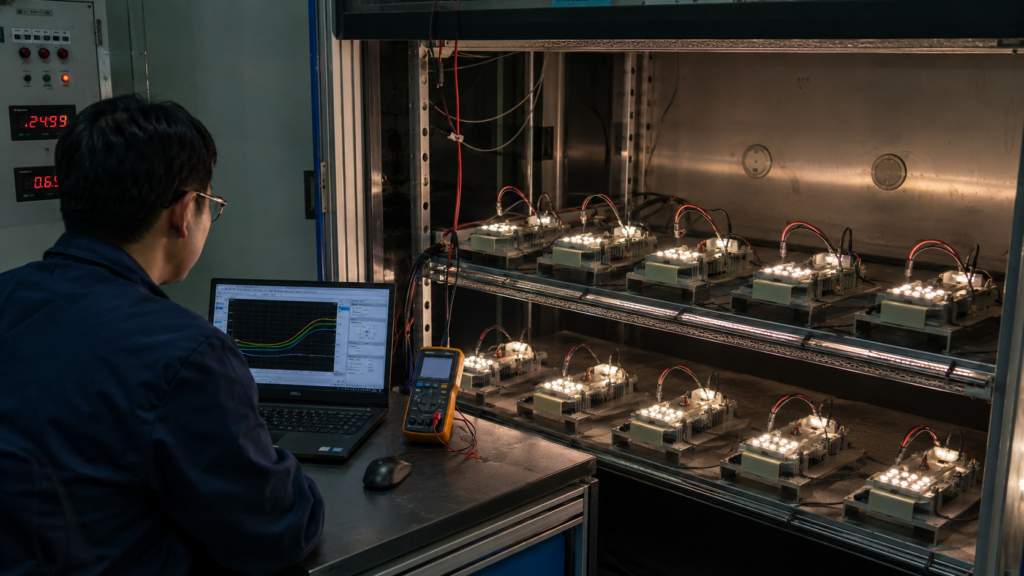

初期のW/mK値が、経年変化後のLEDの冷却性能を予測できない理由

熱伝導率は、材料内部を通る熱の流れを表すものです。LEDの冷却性能は、層の厚さや接触抵抗など、界面全体に依存します。W/mK値の高いグリースであっても、塗布層が厚すぎたり、塗布範囲が不十分だったりすると、性能が低下する可能性があります。一方、濡れ性やBLTが安定している低熱伝導率のコンパウンドの方が、長期的に見てより安定した温度を維持できる場合があります。.

バルク寄与は次のように表すことができる。 R = t/(kA), そこで t は厚さであり、, k は導電率であり、 A この領域です。実際の接合部では、両表面間の接触抵抗も生じます。グリースを、2つのランプを結ぶ道路だと考えてみてください。両方の入り口が空気の隙間によって塞がれている場合、高速道路であってもあまり役に立ちません。.

熱伝導率と熱インピーダンス 異なる質問に対する答えとなります。所定の圧力およびBLTで測定されたインピーダンスは、通常、界面判定により近い値となります。ただし、試料がエージングされていない限り、それすらもあくまで初期の結果に過ぎません。.

公式の ASTM D5470-17(2024) この方法は定常状態の熱インピーダンスを測定し、グリースを含む界面材料の見かけの導電率を算出することができます。ASTMはまた、この方法における理想化された並列熱流は、ほとんどの実用的な組立構造には直接適用できないと注意を促しています。これは有用な警告であり、見過ごしてよいような細かい注記ではありません。.

アプリケーション制御：LED用熱伝導グリスはどれくらいが適切か？

活性界面全体の空気を置き換えるのに十分な量のペーストを使用し、最終層が薄くなるよう工程を制御してください。適切な塗布量は、面積、表面仕上げ、平坦度、クランプ荷重、および塗布方法によって異なります。すべてのCOB LED、MCPCB、またはドライバモジュールに通用する画一的なドットサイズというものは存在しません。.

小型の集中熱源の場合、制御された点状のペーストは、圧力によって十分に広がる可能性があります。細長いLED基板の場合は、線状またはパターン状の塗布が必要になる場合があります。手作業による塗布では、塗布範囲が視覚的に確認できますが、作業者や工具によるばらつきが生じます。ステンシル印刷やスクリーン印刷では、開口部とペーストのレオロジー特性が適合していれば、生産工程において塗布厚みや位置を制御することができます。.

どの方法を選択する場合でも、組み立て後はエンジニアリングユニットを点検してください。塗布が完全に行われているか、絞り跡が適度に均一か、大きな未塗布部分がないかを確認してください。周辺部に余分なコンパウンドが見られる場合は、塗布量が多すぎる、ステンシルが大きすぎる、あるいはクランプが不十分である可能性を示している場合があります。 多少の絞り出しがあっても必ずしも失敗とは限りませんが、光学面、コネクタ、またははんだ付け箇所の近くにグリースが付着すると、汚染の問題を引き起こす可能性があります。.

最適なパターンは、幾何学によって異なります。Haktakによる比較では、 熱伝導グリスの塗布方法 ドット、ライン、手作業による塗布、ステンシルについて解説しています。関連するガイドについては 熱伝導グリスはどれくらい塗ればよいですか 報道内容を、管理された組み立て工程へと反映させるのに役立ちます。.

LED製品におけるサーマルグリースの用途例

熱伝導グリースは、機械的に固定される中小規模の平坦な接合面に最も適しています。COBモジュールやLEDドライバ内のパワーデバイスが代表的な例です。また、材料は使用環境にも適合している必要があります。通常使用される屋内照明器具と、長年にわたり毎日の温度変化にさらされるIP規格準拠の街灯とでは、直面するリスクが異なります。.

ヒートシンクは依然として、負荷熱を周囲の空気へ放散しなければなりません。グリスは、フィンが塞がれている場合や、気流経路が不十分な場合、あるいは筐体の面積が小さすぎる場合を補うことはできません。より広い LED照明の熱管理 アプリケーションページでは、インターフェース素材をモジュールおよび照明器具の全体的なデザインの中に組み込んでいます。.

サーマルグリースがLEDの接合材料として不適切な場合

グリースは、目に見える隙間や変化する隙間を埋める必要がある場合、固定力を確保する必要がある場合、単独で絶縁間隔を維持する必要がある場合、あるいは適切な検証なしに高感度な光学系付近で完全に清浄な状態を維持する必要がある場合には、適した選択肢とは言えません。こうした状況では、たとえ初期抵抗がわずかに高かったとしても、別の熱伝導グリス（TIM）を使用した方が、総合的な信頼性が高まる可能性があります。.

• 熱 パッド: 隙間が広い場合や変動する場合、部品の高さがまちまちの場合、および絶縁性を制御する必要がある接合部に適しています。十分な圧縮力が必要であり、一般的にグリースよりも粘度が高いです。ガイドによると、 LEDモジュール用熱伝導パッド 厚さと信頼性のトレードオフについて解説しています。.
• 相変化材料： 取り扱い中は固く清潔な状態ですが、活性化温度付近になると軟化して界面を湿らせます。汚れが少なく、薄い界面を形成できますが、活性化、クランプ荷重、およびサイクル特性については、依然として検証が必要です。以下の比較を参照してください。 相変化材料と熱伝導グリス.
• サーマルゲルまたはギャップフィラー： 不要な場合もあり、不規則な隙間には適していますが、通常は厚みがあり、平らな接合部におけるグリースの直接的な代替品とはなりません。.
• 熱伝導性接着剤： 部品を接合しながら熱を伝達します。これにより、手直し作業の機会が減り、硬化、接着強度、および応力が仕様の一部となります。.
• グラファイト または金属製のスプレッダー： 横方向の広がりが主な課題となる場合に有用です。電気的絶縁層や接触層が依然として必要となる場合があります。.

正しい比較の仕方は、「どの材料が最も優れているか？」ではなく、「この接合部に実際に求められる機能を果たすのはどの材料か？」というものです。“

LEDの長期冷却に向けたサーマルグリースの検証方法

実際の機械的積層構造において、初期性能と経年変化後の性能を比較する。材料試験片を用いて熱的挙動を評価することはできるが、LED基板の締結パターン、ハウジングの反り、垂直方向の配置、あるいは光学的な汚染リスクを再現することはできない。検証計画では、量産時と同じグリースの量、表面処理、およびクランプ工程を採用すべきである。.

再現性のあるベースラインを確立する

LEDの消費電力、周囲温度、筐体または指定された温度測定点、ヒートシンクの温度、グリースの質量または塗布量、締結部のトルク、および試験時の向きを記録してください。複数のアセンブリを使用してください。名目上同一のユニットであっても、エージング前に大きな差異が見られる場合は、そのプロセスは寿命試験を行う準備が整っていません。.

サーモグラフィは高温箇所を特定するのに役立ちますが、放射率や視線方向によって絶対値が歪むことがあります。適切な位置に設置されたセンサー、あるいはLEDメーカーが承認した温度測定方法と組み合わせて使用してください。.

材料および界面の特性を明らかにする

指定されたBLT、圧力、温度における熱インピーダンスを測定してください。プロセス開発のため、塗布の一貫性、保存特性、ブリード、および関連するレオロジー特性についても評価してください。Haktakによる概要は、 一般的なTIM試験基準 メソッドとサンプルフォームが一致する必要がある理由を説明しています。.

現実的な環境による経年変化を適用する

恣意的な試験表をそのまま模倣するのではなく、実際の使用状況に基づいて応力条件を設定してください。関連する暴露条件としては、以下のようなものが挙げられます：

• 予想される低温状態と高温状態間の温度サイクル
• 高温下での使用寿命または保管
• 屋外用および密閉型製品向けの湿熱
• 車両、道路、および産業用設備における振動
• 直立状態または逆さ状態での操作
• 光学系汚染またはアウトガスの検査

ストレステストは、弱点を明らかにできるほど厳格であるべきですが、それでも結果が解釈可能でなければなりません。非現実的なほど破壊的な試験プロファイルでは、製品が決して経験することのない破壊モードに基づいて材料の順位付けが行われてしまう可能性があります。.

測定を繰り返し、分解を行う

エージング後、ベースライン試験で用いたのと同じ電気的および熱的条件を適用する。温度上昇および個体間のばらつきを比較する。その後、選定したサンプルを開封し、被覆状態、エッジ部の堆積、オイルハロー、空隙、亀裂、腐食、および基材の変色について検査を行う。.

プロジェクト固有のプログラムについては、Haktakの 材料の選定と試験 このサポートでは、材料のスクリーニングと、組立段階での熱・環境検査を組み合わせることができます。.

LEDの寿命に関する規格：LM-80とTM-21が語らない「グリース」に関する事実

LM-80とTM-21は、LED光源の評価において重要なツールですが、いずれも熱伝導グリースの適合性を判定したり、照明器具全体の寿命を証明したりするものではありません。LM-80は、制御された条件下で、LEDパッケージ、アレイ、またはモジュールの光出力および色保持率を測定します。TM-21は、適切な維持管理データを用いて、長期的な挙動を予測します。.

公式の ANSI/IES LM-80-21 その範囲には、発光、放射、または光子束の維持、および色保持が含まれます。照明器具には、ドライバー、光学系、筐体、シール、配線、界面材料、および熱経路が含まれます。これらの要素のいずれかが故障すると、実使用寿命に影響を及ぼす可能性があります。.

米国エネルギー省の LEDシステム信頼性コンソーシアム 信頼性をシステム全体の問題として捉えています。これはグリースについても同様の考え方です。安定した熱接触は、接合部の温度を適切に制御するのに役立ち、光束や色再現性の維持には有効ですが、それだけで製品寿命を保証できるわけではありません。.

「温度が10°C下がるごとにLEDの寿命が2倍になる」という話を耳にすることがあるかもしれません。これは電子機器分野における大まかな経験則であり、すべてのLEDパッケージや照明器具に当てはまる保証ではありません。その代わりに、メーカーのデータ、適切な規格、および完成品の検証結果を活用してください。.

LEDプロジェクトにおいて、熱伝導グリースのサプライヤーに何を尋ねるべきか

有益なサプライヤーとの打ち合わせは、「W/mK値が最も高いペースト」を求めることではなく、接合部やサービス条件から始めるべきです。図面、熱負荷、表面材料、組み立て時の圧力、および経年変化の推移を共有してください。その後、関連する条件下で比較可能なデータを依頼しましょう。.

リクエスト：

• 熱インピーダンス（試験方法、圧力、BLT、温度を含む）
• 見かけの導電率とその導出方法
• ポンプによる排出、エア抜き、乾燥、あるいは経年変化による熱的証拠
• 動作温度範囲およびコンディショニング履歴
• 電気的特性および誘電体に関する要件
• 光学系や密閉空間が近くにある場合の揮発性またはアウトガスデータ
• アルミニウム、銅、MCPCBの表面処理、コーティング、およびプラスチックとの適合性
• 調剤用パッケージ、関連するレオロジー特性、保存期間および保管条件
• バッチのトレーサビリティ、変更管理、およびエンジニアリングサンプルのサポート

また、LEDのタイプ、消費電力、想定されるケースまたは接合部の目標値、取り付け方向、固定方法、周囲温度範囲、および希望する動作プロファイルについてもご提示ください。これらの情報は、導電率の目標値だけを知るよりもはるかに有用です。.

をリクエストする LED 熱伝導インターフェースのレビュー お客様の図面、使用条件、製造方法をお知らせいただければ、Haktakが試験可能な材料とプロセス範囲をご提案いたします。.

結論

LEDの長期的な冷却性能は、界面が、空気と置き換わる薄く連続した熱伝導経路という、微小ながらも極めて重要な役割を継続して果たし続けられるかどうかにかかっています。熱伝導率は重要ですが、その性能が持続するかどうかは、ボンディング層の厚さ、ポンプアウト抵抗、キャリアの安定性、圧力、平坦度、温度サイクル、および塗布の均一性によって決まります。.

グリースは、平らでクランプ固定されたCOBモジュール、MCPCB、およびドライバ用パワーデバイスには有力な選択肢です。一方、ギャップの変動が大きい場合、固定されていない接合部、あるいは裏付けとなるデータがない汚染に敏感なアセンブリにはあまり適していません。そのような場合は、パッド、相変化材料、ゲル、または接着剤の方が制御しやすい場合があります。.

妥当な試験とは、完璧な試験板上の新しいサンプルを用いた試験のことではありません。対象となるLEDアセンブリを測定し、現実的な負荷条件下で経年劣化させ、同じ熱試験を繰り返した上で、接合部を検査するのです。そうして初めて、有望なペーストが、生産現場で採用に値する選択肢となるのです。.

よくある質問

1. 熱伝導グリースは高出力LEDに適していますか？

はい、LEDモジュールとヒートシンクが比較的平らな場合、接合部をクランプで固定すれば、グリースは薄い層のまま保持されます。これは、COBモジュールやメタルコアPCBの下に広く使用されています。大きな隙間を埋めることや、モジュールを固定することを目的としたものではありません。長期的な適合性については、現実的な熱サイクル試験およびエージング試験を行った上で確認する必要があります。.

2. LED用の熱伝導グリスは、時間の経過とともに乾燥してしまうのでしょうか？

これは、キャリアの損失、分離、酸化、フィラー濃度、あるいは活性領域からの移動によって変化する可能性があります。こうした影響は総称して「ドライアウト」と呼ばれることがよくあります。外観が硬くなっていることだけでは、故障の証拠とはなりません。ケースや接合部に関連する温度にずれが生じていないかを確認し、その後、管理された条件下での分解検査を行い、被覆状態や残留物を点検してください。.

3. LED照明において、サーマルグリースのポンプアウトはどのような原因で起こるのでしょうか？

LED基板、グリス、ヒートシンクの熱膨張率が異なるため、加熱・冷却の際にせん断力が生じます。表面の反りや取り付け圧力の不均一により、グリスが端部に向かって押し出されるようなポンプ作用が生じることがあります。グリスのレオロジー特性、ボンディングラインの厚さ、クランプの設計、振動、および熱サイクルの回数や厳しさのすべてが、結果に影響を与えます。.

4. COB LEDの下に塗るサーマルグリースの厚さはどれくらいが適切ですか？

すべてのCOBモジュールに共通する厚さというものは存在しません。目標は、乾燥部分を残さずに表面の粗さを埋める、可能な限り薄い完全な層を形成することです。これを、表面仕上げ、平坦度、圧力、グリースのレオロジー、および塗布プロセスを通じて定義します。量産においては、目視による推測に頼るのではなく、吐出量やステンシルの厚さを制御し、組み立て後の印影を確認してください。.

5. 熱伝導グリスを塗りすぎると、LEDの温度が上昇することはありますか？

はい。ペーストは通常、周囲の金属表面よりも導電性が低いため、不必要に厚い接合層は抵抗を増大させます。また、余分な材料が望ましくない箇所に流れ込み、組立のばらつきを悪化させる可能性もあります。界面の空気を押し出すのに十分な量のペーストを使用すべきですが、厚い隙間を埋めるための充填材として使用してはなりません。.

6. CPU用熱伝導グリスはLED照明に使用しても安全ですか？

当初はフラット型LEDインターフェースの冷却に効果があるかもしれませんが、それが長期的な照明用途に適していることを証明するものではありません。屋外での温度変化、垂直設置、振動、密閉型光学系、および製造工程でのディスペンシングは、デスクトップ用CPUとは大きく異なる場合があります。コンパウンドの温度特性、ポンプアウト、ブリード、電気的特性、および互換性に関するデータを確認した上で、実際のLEDアセンブリでテストを行ってください。.

7. LEDには、サーマルパッドよりもサーマルグリースの方が適していますか？

グリースは、薄く平らでクランプされた接合面では、抵抗が低くなる傾向があります。一方、隙間が測定可能または可変の場合、高さが異なる場合、よりクリーンな取り扱いが必要な場合、あるいは電気絶縁が必要な場合には、通常、パッドの方が適しています。どちらが万能に優れているというわけではありません。どの材料がより安定した完全な接合面を実現できるかは、形状、圧力、信頼性が求められる環境、および製造プロセスによって決まります。.

8. LED用サーマルグリースが劣化しているかどうか、どのように見分ければよいですか？

同じ電力および周囲環境条件下で、温度上昇傾向、個体間のばらつきの増加、光出力や色の変化、および空隙やエッジマイグレーションが見られる分解状態がないか確認してください。まず、フィンの詰まり、気流の低下、締結部品の緩み、駆動電流の上昇、センサーの誤動作、あるいは熱伝達経路の他の部分での劣化など、他の原因を排除してください。.

9. 街灯用の熱伝導グリースはどのように試験すべきか？

所定の筐体、MCPCB、締結部品、および塗布プロセスを使用してください。関連する応力としては、広範囲の熱サイクル、高温動作、湿熱、振動、および垂直配置などが挙げられます。密閉型フィクスチャについては、光学汚染やアウトガスのチェックも必要となる場合があります。エージング前後の熱性能を比較した上で、ペーストの被覆状況および周辺表面を検査してください。.

10. LED用サーマルグリースはどのくらいの頻度で交換すべきですか？

普遍的に適用できる交換スケジュールは存在しません。多くのLED照明器具は、定期的なペースト交換を想定して設計されていないため、インターフェースは想定される耐用期間に適合している必要があります。メンテナンスは、サプライヤーの証拠、設計検証、温度の推移、および保守作業へのアクセス性を基に決定してください。定期的な交換が必要な場合は、材料や機械的な設計の変更が必要になる可能性があります。.
