熱伝導グリス対液体金属：電子機器にとってどちらがより安全か？

ほとんどの電子機器においては、従来の熱伝導グリースの方が安全な選択肢です。取り扱いが容易で、一般的なヒートシンク素材との互換性が高く、通常は電気絶縁性があります。リキッドメタルは、狭い界面でも熱を非常に効率的に伝達できますが、電気を通す性質があり、ガリウム系製品はアルミニウムに深刻な損傷を与える可能性があります。.

だからといって、液体金属が劣った材料だというわけではありません。あくまで特殊用途向けの材料なのです。互換性のある表面を持ち、塗布が制御され、確実な封じ込めシステムを備えた適切なダイ直接実装環境下では、困難な熱的ボトルネックを解決できる可能性があります。しかし、通常のペースト塗り直し作業においては、その追加のリスクに見合うだけの効果が、カタログ上の数値が示唆するほど得られないことがよくあります。.

このガイドでは、電子機器の安全性の観点から、2つの選択肢を比較します。CPUやGPUだけでなく、ノートPC、サーバー、ゲーム機、電源装置、そして派手なベンチマーク結果よりも再現性が重視される量産アセンブリについても検討していきます。.

熱伝導グリスと液体金属は、同じ役割を果たすが、その仕組みは異なる

どちらの材料も、熱源とより低温な部分との間の断熱空気の代わりとなります。従来のペーストは、油やポリマーを媒体として導電性粒子を分散させたものです。液体金属TIMは、室温付近で液体の状態を保つ合金を使用しています。この合金は熱をはるかに効率的に伝導できますが、同時に電気を伝導し、特定の金属と反応する性質もあります。.

研磨されたプロセッサの蓋や滑らかなコールドプレートでさえ、微細な突起部分同士でしか接触していません。それらの間のわずかな窪みには空気が溜まっています。熱伝導材（TIM）は、こうした凹凸を均一に覆うことで、部品からクーラーへと熱がより効率的に伝わるようにします。.

従来の熱伝導グリスに含まれる成分

「サーマルペースト」とも呼ばれる熱伝導グリースやヒートシンク用コンパウンドの多くは、キャリア液と固体充填粒子を組み合わせたものです。キャリア液には、シリコーン系とシリコーンフリーのものがあります。充填粒子には、酸化アルミニウム、酸化亜鉛、窒化ホウ素、炭素系材料、その他の特殊な粒子が含まれます。.

配合の詳細によって、粘度、電気的特性、オイルブリード、熱安定性、および温度サイクルに対するペーストの耐性が変化します。そのため、色だけでは安全性を判断する信頼できる指標とはなりません。灰色のペーストは電気絶縁性がある一方で、金属充填剤を含む別のコンパウンドはより細心の注意を要する可能性があります。外観から推測するのではなく、技術データを確認してください。.

ハクタクの 産業用熱伝導グリースの選択肢 これらは、電子機器や電源アセンブリにおける薄型でクランプされた界面向けに設計されており、導電性に加え、表面の濡れ性や長期的なプロセス挙動が重要となる場面で使用されます。.

熱界面における「液体金属」の意味

市販の液体金属TIMは、多くの場合、低融点のガリウム合金を基にしており、インジウムやスズが含まれていることもあります。技術的な議論では、GaInSn、共晶ガリウム合金、あるいはガリスタンといった名称が用いられることがあります。これらは、たまたま金属フィラーが含まれているだけの一般的な灰色の熱伝導グリスとは異なります。.

この違いは重要です。グリースマトリックス内に閉じ込められた金属粒子は、自由な液体合金のように動きません。液体金属の液滴は広がったり、2つの導体をつなぎ合わせたり、接触領域を超えて這い出したりすることがあります。また、表面への濡れ性も異なり、その下にある金属と反応する可能性があります。.

熱伝導グリスと液体金属、どちらが安全か？

熱伝導グリスは通常、わずかな塗布ミスが電気的または化学的な故障につながる可能性が低いため、より安全です。液体金属には、適切に選定された絶縁性グリスにはない危険性が伴います。適切な比較基準は、ピーク温度だけではありません。こぼれ、表面の不適合、移動現象、あるいは修理の困難さといった事態が発生する可能性とその影響も考慮する必要があります。.

確認すべき安全上の質問は、以下の4つです：

1. この材料は、近くの回路に電流を流すことはありますか？
2. それは、サーマルスタック内の金属を侵食したり、変質させたりする可能性がありますか？
3. 使用中やメンテナンス中に、所定のインターフェースから外れてしまうことはありますか？
4. 工場や修理工程では、毎回それを管理することは可能でしょうか？

もし答えがわからないものがあれば、液体金属はまだ妥当な選択肢とは言えません。.

電気安全：水滴が導通経路となる恐れがある

液体金属は熱だけでなく電流も伝導します。マザーボードの配線、ソケットのピン、あるいは表面実装コンデンサの上に小さな液滴が付着していると、デバイスの電源を入れた際に短絡を引き起こす可能性があります。ベアGPUやノートPCのプロセッサの周囲では、これらの導体がダイからわずか数ミリメートルの距離にある場合があります。.

難しいのは「規模」です。漏れは必ずしも目立つとは限りません。ごく小さな銀色の粒が、パッケージの端の下や、間隔の狭い部品の間に隠れていることもあります。目に見える部分を拭き取っても、導電性の痕跡をすべて取り除けるとは限りません。.

一般的なペーストの多くは電気絶縁性があるため、わずかにはみ出した程度であれば、通常は直ちに短絡を引き起こすというよりは、清浄度の問題となります。ここで「通常」という言葉が重要な役割を果たしています。炭素を多く含むグリースや金属充填グリースは、異なる電気的特性を示す場合があります。製品のデータシートには、体積抵抗率、電気伝導度、または誘電特性が記載されているはずです。.

ガリウムとアルミニウムは絶対条件です

ガリウム系液体金属は、アルミニウムと接触させてはなりません。ガリウムはアルミニウムの構造に浸透してそれを弱体化させ、深刻な脆化や機械的強度の低下を引き起こす可能性があります。透明または着色された陽極酸化皮膜は、信頼できる対策とはなりません。なぜなら、傷やエッジ、微細なコーティングの欠陥によって、母材が露出してしまう可能性があるからです。.

液体金属の互換性に関する公式ガイドライン インジウム・コーポレーションは、アルミニウムおよびアルミニウム合金の使用について明確に警告しています。また、液体金属は導電性があるため、回路に接触させてはならないことも確認されています。.

コールドプレートの外観だけで判断してはいけません。ニッケルメッキを施した銅、素地のアルミニウム、陽極酸化処理されたアルミニウムは、いずれも組み立て完了時には銀色に見えることがあります。チューブを開封する前に、部品表、クーラーの仕様書、またはサプライヤーの宣言書を確認してください。.

銅やニッケルの方が適していますが、それにもデメリットがないわけではありません

液状金属TIMでは、素銅やニッケルメッキ銅が一般的に使用されています。これらは、アルミニウムのような深刻な相性問題は引き起こしません。とはいえ、「相性が良い」からといって「永遠に変化しない」という意味ではありません。“

ガリウム合金は銅に濡れ、反応を起こすことで、永久的な銀灰色の跡を残したり、表面層を変化させたりすることがあります。ニッケルメッキは有効なバリアとなりますが、そのメッキは連続的かつ耐久性のあるものでなければなりません。長寿命設計においては、傷、気孔、およびメッキが薄い箇所に注意を払う必要があります。.

こうした変更は熱性能を損なうことはないかもしれませんが、外観、再作業、および保証の審査には影響を及ぼします。2年後にアセンブリを開封する修理技術者にとっては、発売当日の動画に映っているようなきれいな表面ではなく、実際に目の前にある表面に対応した手順が必要となります。.

機械的な安全性やサービスの安全性も重要です

ある材料は、化学的に適合していても、実用上は不適切な選択となる場合があります。携帯型機器は、振動や向きが変わる状況、時折の衝撃にさらされます。クーラーは斜めに取り外されます。アセンブリは輸送され、作業台に落とされたり、開け閉めを繰り返されたりします。.

液体金属は表面張力が高いですが、それが万能の封じ込めシステムというわけではありません。余分な体積、不均一な隙間、バリアの損傷、あるいは不注意な分解などにより、材料が露出した電子部品に向かって移動する可能性があります。従来のペーストも移動の影響を受けますが、その不具合は、導電性の汚染によるものというより、多くの場合、徐々に進行する熱的な問題によるものです。.

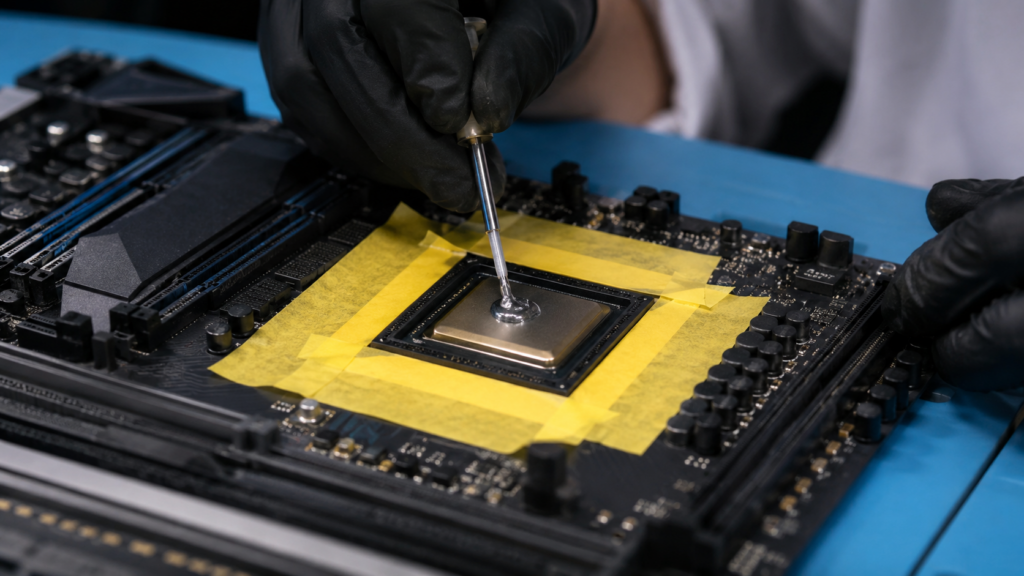

W/mK では、完成したデバイスの温度を予測できない

液体金属は、ペーストに比べてはるかに高い熱伝導率を示す場合がありますが、デバイスレベルの温度改善効果はさほど大きくない可能性があります。熱は依然として、ダイ、パッケージ、ヒートスプレッダー、界面、コールドプレート、クーラーを通過するからです。もし別の部品が熱伝達のボトルネックとなっている場合、ペーストを液体金属に置き換えたとしても、その抵抗を取り除くことはできません。.

広い高速道路が狭い橋へとつながっている様子を想像してみてください。高速道路をさらに拡幅しても、橋の混雑は解消されません。冷却スタックにおいて、その「橋」となるのは、シリコンパッケージ、厚いヒートスプレッダー、不十分な取り付け圧力、飽和状態の放熱器、あるいは弱い気流などである可能性があります。.

熱伝導率は熱インピーダンスではない

熱伝導率（単位：W/m・K）は、所定の条件下における材料の特性を表すものです。熱インピーダンスは、定義された面積、厚さ、圧力の下で、実際の界面が熱の流れに対してどれほど強く抵抗するかを表します。両表面における接触抵抗も、実際の結果の一部となります。.

Haktakのガイド： なぜ熱伝導率と熱インピーダンスは互換性がないのか カタログ上の導電率が異なる2つの材料が、組み立てた際に驚くほど近い性能を発揮する理由を説明しています。.

これが、ブランドをまたぐW/mKの数値が誤解を招く可能性がある理由でもあります。試験装置、圧力、温度、試料の厚さ、および計算方法が異なる場合があるためです。数値が高い場合は調査する価値がありますが、それだけで温度低下が保証されるわけではありません。.

ボンド線の厚さと圧着圧力によって結果が異なる

ペーストは通常、微細な凹凸を埋めるものであり、厚いスペーサーになるべきではありません。層が厚くなるにつれて、熱はより多くのTIMを通って伝わるようになります。材料が少なすぎると、乾燥した部分が残る可能性があります。多すぎると、接着層が厚くなったり、望ましくない場所に押し出されたりすることがあります。.

液体金属は、被覆範囲や体積の影響も受けやすい。極薄の膜であれば良好に機能するが、液溜まりがあると、有用な冷却効果をもたらさないままリスクを増大させることになる。.

の説明 ボンドラインの最終的な厚さが界面特性に与える影響 ここで役立ちます。最終的な厚みは、表面の平坦度、取り付け圧力、ペーストのレオロジー特性、ファスナーの締め付け順序、および組立工程における物理的なストッパーの有無によって決まります。.

温度に関する主張は、付随する試験条件と併せてご確認ください

「液体金属は10°C低い」といった記述は、それだけでは不十分です。テストはデスクトップ用CPUのヒートスプレッダー上で行われたのか、それとも素のダイ上で直接行われたのか？どの熱伝導グリスが交換されたのか？消費電力、ファン回転数、周囲温度、取り付けトルクは制御されていたのか？クーラーはすでに限界に近い状態だったのか？

有意義なA/Bテストを行うためには、以下の条件を一定に保ってください：

• ハードウェアおよびファームウェアの設定。.
• 試験中の実際のコンポーネント出力。.
• クーラー、ポンプ、ファンの制御。.
• 周囲温度および冷却液温度。.
• 取り付け用金具と締め付け順序。.
• 作業負荷の持続時間と定常状態の基準。.
• センサーの設置場所と記録方法。.

ASTM D5470 熱伝達試験 熱インピーダンスおよび見かけの導電率の測定のための、管理された手法を提供します。ASTMはまた、理想化された試験条件は、実際の組立状態のほとんどを直接再現するものではないと説明しています。材料データとデバイスの妥当性確認には、それぞれ異なる役割があります。.

デバイスタイプ別：サーマルペースト対液体金属

デバイスの形状によって、安全上の判断が変わってきます。カバーで覆われたデスクトップ用CPUの場合、TIMと露出した回路との間には、ベアなGPUダイよりも多くの距離が確保されています。ノートPCの場合は、熱伝達の経路や垂直方向の使用という要素が加わります。工場出荷時の液体金属製品には、通常の再塗布作業にはない物理的な障壁や、厳格に管理された塗布工程が含まれている場合があります。.

ヒートスプレッダーが一体型になったデスクトップ用CPU

一般的なデスクトップ用CPUの場合、高品質な熱伝導グリスを選ぶのが賢明な第一歩です。金属製のカバー（一体型ヒートスプレッダー）は、熱をより広い範囲に分散させ、熱伝導材料（TIM）がプロセッサのベアダイ部品に直接触れるのを防ぎます。熱伝導グリスはリスクが低く、後処理も簡単で、ほとんどの標準仕様やチューニング済みのシステムにおいて十分な性能を発揮します。.

高出力のプロセッサが真にインターフェースの制約を受けている場合、液状金属が役立つ可能性があります。これを検討する前に、IHSの上面、クーラーのベース、および露出しているすべてのエッジを確認してください。また、クーラーとCPUの保証条件も確認してください。 数度の余裕は、競争力のあるオーバークロックにおいては重要な意味を持ち得ますが、すでに熱限界を下回っているワークステーションでは、何の変化ももたらさない可能性があります。.

カバーを取り外したCPUとダイ直冷方式

ダイ直結インターフェースは、狭い面積から大量の熱が放出されるため、熱流束が高くなります。中間ヒートスプレッダーを取り除くことで、TIMの性能がより重要になるため、デリディングに関する議論では液体金属が頻繁に取り上げられます。.

このような構造上、リスクが高まります。ダイは壊れやすく、周辺の部品も露出した状態にあります。取り付け時の圧力やクーラーの平行度は極めて重要になります。これは専門的な作業であるか、あるいはシステム全体として設計・検証された生産用設計が必要です。単に蓋を外しただけのデスクトップ作業とは異なります。.

ノートPCのCPUとGPU

一部の高性能ノートパソコンには、工場出荷時にリキッドメタルが搭載されているものがあります。これは、リキッドメタルがモバイル製品でも機能し得ることを示しています。しかし、すべてのノートパソコンがアフターマーケットでの改造に対応できることを示しているわけではありません。.

工場での設計には、フォーム製ダム、コンフォーマルバリア、吐出量の制御、適合したコールドプレート表面、および組立検査などが含まれる場合があります。サービスマニュアルには、特定の交換用材料や交換方法が規定されている場合があります。これらの対策が欠けていたり損傷していたりすると、袋の中で数か月間直立した状態で保管されるデバイスは、一度も移動することのないデスクトップ型デバイスとは、リスクの性質が全く異なってきます。.

製品によっては、工場出荷時のリキッドメタルを通常のペーストに置き換えることも可能ですが、これにより接合面が変化したり、温度が上昇したりする可能性があります。一般的なチュートリアルではなく、機種ごとのサービス情報に従ってください。.

GPUダイ、メモリ、および電圧調整用部品

ディスクリートGPUでは、露出したダイの近くに微小なコンデンサや抵抗が配置されることがよくあります。液体の金属の液滴が1つでも漏れ出せば、これらを短絡させてしまう可能性があります。一方、メモリやVRMの部品では、ダイとクーラーの接合部よりも隙間がはるかに大きいため、一般的にサーマルパッドやパテが使用されています。.

これらの材料をすべて1つの化合物で置き換えないでください。ダイへのペースト、メモリのパッド、高さの異なる部品の上のパテは、それぞれ異なる機械的役割を果たしています。パッドの厚さを変えると、クーラーがGPUダイから浮き上がってしまう可能性があり、それまでは順調だった再ペースト作業の後でも、温度が悪化してしまうことがあります。.

設計されたGPUでは液体金属の使用も可能ですが、制御不能な使用によるリスクは高いです。修理や一般的な生産においては、通常、承認済みのペーストや相変化型熱伝導材（TIM）の方が扱いやすいと言えます。.

ゲーム機および小型家電製品

コンパクトな電子機器では、冷却装置、電源、ストレージ、および制御基板が、狭い筐体に詰め込まれています。一部のシステムでは、専用の封じ込め構造を備えた工場出荷時の液体金属が使用されています。保守作業の際は、この構造を維持してください。.

製品写真からベーパーチャンバーやコールドプレートの材質を推測しないでください。デスクトップ用CPUで熱伝導ペーストが使用できるからといって、コンソールでも通常のペーストが使用できると決めつけないでください。まず、元の接触面の厚さ、加圧、およびバリアの設計を把握する必要があります。.

サーバー、AIアクセラレータ、産業用パワーエレクトロニクス

商業用機器においては、わずかな温度上昇と、現場での保守、稼働時間、生産の安定性とのバランスを考慮する必要があります。手作業で製作された1つの試作品では優れた性能を発揮する材料であっても、複数の国で保守が行われる1万個の組立品には適さない場合があります。.

産業用部品の選定にあたっては、垂直配置、輸送時の振動、長期間にわたる熱サイクル、検査のしやすさ、および手直し作業の可否を考慮すべきである。パワーモジュールについては、電気的絶縁、沿面距離、表面平坦度、およびクランプ荷重についても考慮する必要がある。極端な熱流束下では液体金属が技術的に魅力的である可能性があるが、製品寿命を通じて導電性汚染物質を管理できるよう、プロセス全体を適切に制御しなければならない。.

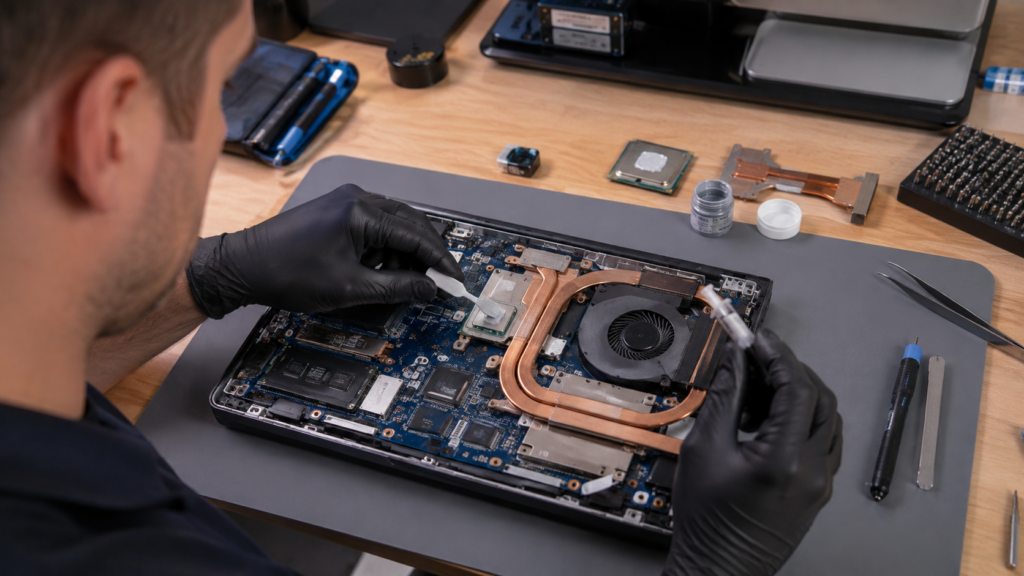

液体金属が合理的な設計上の選択肢となり得る場合

液体金属の使用が妥当となるのは、試験の結果、界面が熱伝達のボトルネックであることが判明し、従来の高性能ペーストでは目標を達成できず、すべての接触材料との互換性が確保され、近隣の回路が保護され、塗布量が適切に制御され、かつデバイスが向き試験およびエージング試験に合格した場合です。これらの条件のうち一つでも満たされない場合は、導入の決定を見合わせるべきです。.

承認前に、以下の6つのチェックポイントを確認してください：

1. その必要性を立証してください。. インターフェース抵抗を低減することで、接合部温度、スロットリング、または信頼性に有意な変化が生じることを示してください。.
2. 材料の積み重ねを確認してください。. ダイ、IHS、コールドプレート、メッキ、コーティング、およびバリア材を記録してください。目視検査のみに頼らないでください。.
3. 電気的保護回路を設計する。. エスケープした材料の行き先と、露出している導体の絶縁方法を定義する。.
4. 制御アプリケーション。. 塗布量、塗布面積、塗布圧力、および検査基準を指定してください。.
5. 実際のアセンブリを熟成させる。. 熱サイクル、配向、振動、および輸送条件について試験を行う。.
6. サービスの計画。. 撤去、清掃、点検、交換、および保証対応について定義する。.

ダイ直結型加速器モジュールはその好例です。インターフェースが性能を制限しており、コールドプレートがニッケルメッキされた銅製である場合、特別に設計された液体金属システムを導入することで、貴重な熱的余裕を取り戻せる可能性があります。しかし、有用な成果物は合金そのものだけではありません。それは、合金に加え、バリア、管理されたプロセス、検査および保守計画が一体となったものです。.

従来の熱伝導グリスがより適している場合

デバイスがすでに熱設計目標を達成している場合、クーラーにアルミニウムが含まれている場合、金属スタックの仕様が不明確な場合、一般の技術者が製品のメンテナンスを行う必要がある場合、露出した回路を確実に保護できない場合、またはアセンブリに検証済みの封じ込め構造がない場合は、従来の熱伝導ペーストを選択してください。これらのケースでは、液体金属を使用しても、実証済みのシステムの制限を解決できないばかりか、リスクを増大させることになります。.

以下の場合は、通常、貼り付けの方が良い出発点となります：

• 一般的なデスクトップおよびワークステーションのメンテナンス。.
• アルミニウム製のクーラーベース、または仕様が明記されていないコールドプレート。.
• 導電性液体のこぼれによる損害が大きな損失につながる高密度基板。.
• 微量塗布の精密な制御が行われない大量生産。.
• 簡単に再び開くことができる必要がある現場用機器。.
• 乱暴な取り扱いを受けたり、予定外の修理が行われたりした製品。.
• 冷却能力、気流、あるいは取り付け方法が真のボトルネックとなっているシステム。.

選定には依然として注意が必要だ。再検討 実用上重要な熱伝導グリースのパラメータ, 、具体的には粘度、オイルブリード、電気的特性、使用温度範囲、およびサイクル安定性などが挙げられます。安定した6 W/m·Kのグリースは、分離が生じたり、薄い界面を維持できなかったりする扱いにくい12 W/m·Kの化合物よりも、生産上の選択肢として優れている場合があります。.

適用および封じ込め対策がリスクを変える

材料の選択だけでは、熱界面を安全なものにはできません。液体金属の信頼性は、使用量の管理、完全かつ薄層での被覆、露出した回路周辺の保護、平行な取り付け、そして組み立てや保守時に液滴が飛散しないようにする工程にかかっています。ペーストは多少の誤差を許容しますが、汚染、トルクの不適切さ、過剰な塗布量によって、依然として結果が損なわれる可能性があります。.

サーマルペーストの取り扱い方法

両面を、適合する溶剤と糸くずの出ないワイプで清掃してください。界面に繊維、指紋、および古い硬化残留物が付着しないようにしてください。パッケージの形状とペーストのレオロジー特性に適した一定量のペーストを塗布した後、クーラーを滑らせずに下ろしてください。.

生産においては、制御されたドット、ライン、ステンシル、あるいは自動ディスペンスのいずれも有効です。適切な方法は、通常の公差範囲内で全面を覆い、安定した薄い接着ラインを形成できるものです。Haktakによる比較では、 制御された熱伝導グリースの塗布方法 主なプロセスオプションについて解説しています。.

規定の順序で締結部品を締め付け、最終的な締め付け荷重を確認してください。ペーストを塗布した後にクーラーを持ち上げてしまった場合は、乱れた層が完璧に落ち着くことを期待するのではなく、一度きれいに拭き取ってから再度塗布してください。これら 熱伝導グリスの塗布に関する実用的なヒント 再組み立て後の高温の診断に役立ちます。.

液体金属向けの追加制御機能

液体金属には、ペーストに必要なすべての制御に加え、さらにいくつかの制御が必要です：

• 互換性が確認済みの金属積層構造。.
• 目分量で出した量ではなく、正確に計量された量。.
• 温度条件や耐用年数に適したバリアシステム。.
• ダイ周辺の露出している導体の保護。.
• 塗布後の検査に適した倍率。.
• 閉鎖時にクーラーを平行に保つための治具または方法。.
• 塗布器具、ワイプ、および誤って飛散した液滴の清掃計画。.
• 電気試験前の電源オフ時の点検。.

ポリイミドテープやコンフォーマルコーティングについては、ネット上でよく話題に上ります。いずれも設計の一部となり得ますが、それだけでは必ずしも十分とは言えません。接着耐久性、コーティングの被覆率、エッジの形状、そして漏れ出した液滴が流れる経路についても、依然として評価が必要です。.

長期的な信頼性：乾燥、排水、および移行

いずれの材料も、すべての組立形態においてメンテナンスフリーというわけではありません。グリースは、繰り返し動作の下で分離、滲み出し、乾燥、あるいは移動することがあります。液体金属はポリマー系グリースのように乾燥することはありませんが、移動したり、接触面と反応したりして、その後のメンテナンスを困難にする可能性があります。信頼性は、新品の状態でのベンチマークではなく、最終的な設置状態で経年変化を経た後に評価すべきです。.

従来のペーストの破損モード

加熱と冷却が繰り返されると、部品と冷却器はそれぞれ異なる程度に膨張します。その結果生じるせん断力により、グリースが最も高温の領域から徐々に押し出されることがあります。これは一般に「ポンプアウト」と呼ばれます。また、低粘度のオイルは充填ネットワークから漏れ出す可能性があり、揮発性成分は高温下で徐々に材料から放出されることがあります。.

の詳しいガイド サイクル試験下での熱伝導グリースのポンプアウト ダイのサイズ、表面仕上げ、クランプ圧力、配合がすべて結果に影響を与える理由を説明しています。デスクトップ用CPUで問題なく機能するペーストでも、大型のパワーモジュールや薄型のノートPC用ダイでは、異なる挙動を示す可能性があります。.

液体金属の破壊モード

液体金属は、ポリマーの乾燥メカニズムの一部を回避できる一方で、それ自体に特有の懸念も生じます。 この合金は、銅の表面に濡れたり、表面に吸収されたりする可能性があります。また、表面の凹凸に沿って移動したり、損傷したバリアから漏れ出たり、分解時に導電性の残留物を残したりする恐れがあります。これらの現象は、たとえ目に見える症状が縁付近に物質が存在することであるとしても、従来のグリースの押し出し現象とは同一のものではありません。.

初期運転後、および環境エージング後に性能を監視する。バリア、接触面、および周辺回路を点検する。携帯型機器については、実験台の上で平らに置いた状態での試験のみを行うのではなく、実際の保管姿勢や輸送時の振動も考慮に入れること。.

普通のペーストでは不十分な場合の、より安全な代替品

選択肢は、基本的なペーストやフリーの液体金属だけにとどまりません。高性能な絶縁グリース、シリコーンフリーの配合、あるいは相変化材料を使用することで、回路付近に導電性液体が接触することを避けつつ、熱安定性を向上させることができる場合があります。適切な代替品は、ギャップ、圧力、活性化温度、清浄度、およびリワークの要件によって異なります。.

高性能電気絶縁グリース

適切に配合されたグリースであれば、液金属の危険性を伴わずに、薄い接着層で低い界面抵抗を実現できます。用途に応じたインピーダンスデータ、安定した粘度、低ブリード性、および想定される熱サイクルに対する耐性を確認してください。特に、グリースがはみ出して導体に近づく可能性がある場合は、電気的特性を確認してください。.

このオプションは、多くのCPU、LED、電源モジュール、および産業用制御機器に適しています。また、通常のディスペンシング作業や保守作業への組み込みも容易です。.

シリコーンフリーの熱伝導グリス

一部の光学、コーティング、および接点用途では、シリコーンオイルや低分子量シロキサンの使用が制限されています。その場合は、 シリコーンフリーの熱伝導グリス 無添加の導電性合金を添加することなく、汚染に関する懸念に対処できる可能性がある。.

「シリコーンフリー」であるからといって、必ずしも導電性が高くなったり、あらゆる用途で清浄性が確保されたりするわけではありません。アウトガス、基板との適合性、オイルブリード、熱老化については、依然として試験が必要です。.

相変化型熱伝導界面材料

相変化型TIMは、組み立て温度では固体または粘着性があり、取り扱いが容易ですが、デバイスが温まるにつれて軟化します。グリースに比べてプロセス上の汚れが少なく、界面を濡らすことができ、実装の再現性を向上させる可能性があります。.

十分な活性化温度と持続的な接触圧力が必要です。デバイスが相変化範囲に達しない場合や、サイクル中にクーラーの負荷が解除された場合、期待される濡れ現象が発生しない可能性があります。いつものように、完成したスタックの検証を行ってください。.

妥当なTIM決定を支える基準とテスト

安全な選択には、単一の導電率値だけでは不十分です。厚さと圧力を制御した状態で熱インピーダンスを測定し、その後、実際のデバイスについて、サイクル試験、配置、振動、電気的絶縁、および材料の適合性について評価を行う必要があります。規格は試験条件を明確にするものですが、試験を受けていないアセンブリの適合性を保証するものではありません。.

中国の現在の ガリウム系液体金属熱伝導材料（TIM）の規格、GB/T 43611-2023, では、この材料群に特化した公式の製品規格が規定されています。顧客、市場、用途によっては、追加の試験方法が必要となる場合があります。.

より広い文脈を理解するために、Haktakのガイドによると 一般的なTIM試験基準 熱的、電気的、および環境的な手法が、材料選定においてどのように位置づけられるかを説明しています。.

新品のユニットと経年変化したユニットの両方を試験してください。10分間の熱試験に合格した液体金属界面であっても、輸送時の安全性や長期的な封じ込め性能が実証されたわけではありません。同様に、組み立て後に外観上問題がないように見えるペーストであっても、ポンプアウト耐性が実証されたわけではありません。.

実用的な選択マトリックス

アセンブリに文書化された液体金属設計がない場合は、実績のある絶縁ペーストから始め、界面全体を検証してください。テストの結果、実際に界面におけるボトルネックが確認され、かつ組織が追加されるあらゆるリスクを管理できる場合にのみ、対応レベルを引き上げてください。最も安全な材料とは、生産および保守体制が繰り返し管理できるものです。.

推薦状を依頼する前に準備すべきこと

有用なTIMの選定には、目標値となるW/mKではなく、まず組立条件から検討を始めることが重要です。熱源、電力、接合面積、接触金属、予想されるボンディング層の厚さ、取り付け圧力、動作温度、および信頼性プロファイルなどの情報を提供してください。また、露出した回路、絶縁の要件、および製品の組み立てや保守の方法についても明記してください。.

以下の詳細を用意してください：

• デバイスおよびコンポーネントのパッケージ。.
• 通常出力とピーク出力。.
• 接触金属、めっき、およびコーティング。.
• 界面面積、平坦度、および予想される接合線。.
• クランプ荷重と締結パターン。.
• 動作温度および保管温度。.
• 方位、振動、および輸送中の被ばく。.
• 電気的絶縁および汚染に関する制限。.
• 現在のTIM、測定された温度、および故障の兆候。.
• 生産量、施工方法、および検査能力。.
• 要求される耐用年数および現場での修理手順。.

Haktakは以下の機能をサポートしています アセンブリレベルの材料選定および試験 熱伝導グリースおよび関連する界面材料について。図面と実際の動作限界条件をご提示ください。それは、単に「熱伝導率が最も高い製品」を尋ねるよりも、はるかに有益です。.

CTA：熱界面に関する要件についてご相談ください

結論

一般的な熱伝導グリスは、ほとんどの電子機器においてより安全です。幅広い基板との互換性があり、電気的影響が少なく、工程管理が容易で、修理も簡単です。CPU、GPU、産業用制御機器、および現場で修理可能な機器においては、こうした利点が、ピーク温度のわずかな改善よりも重要となる場合が少なくありません。.

液体金属は、日常的なアップグレードではなく、特殊なソリューションです。その熱的ポテンシャルは、実証済みの高熱流束ボトルネック、特に認定済みのダイ直付け設計において、大きな価値を発揮する可能性があります。ただし、その実装には、互換性のある金属、信頼性の高い電気的保護、制御された塗布、封じ込め、エージングデータ、および保守計画が不可欠です。.

端的に言えば、テストの結果、それが必要であり、設計上対応可能であることが証明されているからこそ、液体金属を使用すべきです。W/mKという数値が魅力的に見えるからといって、それを使ってはいけません。.

よくある質問

CPU用として、液体金属はサーマルペーストよりも安全なのでしょうか？

いいえ、一般的な意味ではそうではありません。 一般的なサーマルペーストの方が通常は安全です。その理由は、ほとんどのグレードが電気絶縁性があり、一般的なクーラーの素材と互換性があるからです。液体金属は、適切に設計されたCPUインターフェースであれば使用可能ですが、接触金属の適合性が確認されていること、周辺回路の保護、塗布量の管理、そして入念なメンテナンスが必要です。工場で設計・製造された液体金属対応のCPUは、即興で改造したものと異なります。.

液体金属によって、マザーボードやGPUに短絡が起こることはありますか？

はい。液体金属は電気を通します。ごくわずかな液滴でも、マザーボードの配線、パッケージのコンデンサ、ソケットの接点、あるいはGPUのSMD部品を短絡させる可能性があります。作業エリアを点検し終えるまでは、絶対にデバイスに電源を入れてはいけません。微細な液滴はパッケージの端の下や、間隔の狭い部品の間などに隠れてしまうため、後片付けが困難になる場合があります。.

なぜアルミニウム製のヒートシンクには液体金属を使用すべきではないのでしょうか？

ガリウム系合金はアルミニウムに浸透して脆化を引き起こし、接触面を著しく弱体化させる可能性があります。陽極酸化処理は、傷やエッジ、コーティングの欠陥によって下地の金属が露出する可能性があるため、信頼できる安全バリアとはなりません。銀色の表面がニッケルメッキを施した銅であると決めつけるのではなく、資料に基づいてコールドプレートの実際の材質を確認してください。.

液体金属は、銅やニッケルメッキを施した銅の上でも安全ですか？

これらの材料は一般的にアルミニウムよりも適していますが、界面については依然として検証が必要です。液体金属はむき出しの銅に染み込んだり、濡れ込んだりする可能性があり、ニッケルメッキは連続性を保たなければなりません。電気的封じ込め、保守性、および長期的な表面挙動も依然として重要です。特定の液体金属グレードおよびコールドプレートの構造に応じた適合性に関する指針に従ってください。.

液体金属は、熱伝導グリスに比べてどれくらい冷却効果が高いのでしょうか？

温度低減効果は一概には言えません。結果は、ダイ面積、熱流束、クーラーの能力、取り付け圧力、既存の熱伝導グリス、周囲温度、そして界面が実際にボトルネックとなっているかどうかに依存します。ダイ直付け方式のシステムは、カバー付きデスクトップ用CPUよりも大きな効果を発揮する場合があります。制御された電力および冷却条件下で、同一の組み立て品において両方の材料を比較してください。.

純正のリキッドメタルを通常の熱伝導グリスに交換しても大丈夫ですか？

場合によっては可能ですが、必ずしもそうとは限りません。製造時の設計では、特定のボンディングライン、濡れ性、バリア層、およびクーラーの圧力などが前提となっている場合があります。ペーストを交換すると、温度が上昇したり、接触状態が変化したりする可能性があります。デバイスメーカーのサービス手順に従ってください。承認された変換方法が存在しない場合は、基準温度を記録し、そのモデルに精通した技術者に相談してください。.

液体金属は乾燥したり、交換が必要になったりしますか？

液体金属は、ポリマー系グリースのように乾燥することはありませんが、だからといって永久的に持続するわけではありません。銅と反応したり、移動したり、損傷したバリアから漏れ出たり、メンテナンスが困難になったりすることがあります。点検間隔は、一律の年数ではなく、製品の設計、使用環境、およびメーカーの指針に基づいて設定する必要があります。.

頻繁に縦向きで持ち運ぶノートパソコンに、液体金属を使用しても安全でしょうか？

ノートパソコンが当初からその用途に合わせて設計されているか、適切に認定されている場合に限ります。工場出荷時の液体金属搭載ノートパソコンには、遮断構造、吐出量の制御、および適合したコールドプレートが備わっている場合があります。こうした制御機能がない状態でユーザーが改造を行うと、垂直保管時や移動中の振動、衝撃の際にリスクが高まります。正規の修理を行う際は、元の封じ込め構造を維持してください。.

露出した電子部品の近くで使用するのに最も安全な熱伝導グリースはどれですか？

まず、データシートで高い電気抵抗率または非導電性が確認されているペーストから始めましょう。また、使用温度範囲、ブリード、ポンプアウト安定性、および基板との適合性も確認してください。絶縁ペーストであっても、汚染物質がコネクタやコーティング、あるいは将来の修理に支障をきたす可能性があるため、きれいに塗布する必要があります。製品の色やマーケティング用のラベルに頼るのではなく、最終的な接合状態を検証してください。.

冷却効果を高めるために、液体金属の代わりに何を使えばよいでしょうか？

高性能な絶縁グリース、汚染に敏感なアセンブリ向けの安定性の高いシリコーンフリーグリース、あるいは認定済みの相変化型熱伝導材料（TIM）を検討してください。取り付け圧力の向上、表面の平坦化、接着層の厚みを制御して薄くすること、および冷却能力の向上も、材料を変更するよりも大きなメリットをもたらす可能性があります。より高性能なコンパウンドを選択する前に、真の熱的ボトルネックを解消してください。.
