Dickenverteilung der elektrischen Isolierschicht im Vergleich zur Wärmeleitfähigkeit: Was ändert sich tatsächlich?

Man ersetzt eine 0,5 mm dünne elektrische Isolierschicht durch eine 1 mm dünne. Gleiches Material-Familien-Verhältnis. Gleiche angegebene Wärmeleitfähigkeit. Dennoch läuft Ihr Stromgerät heißer. Das gilt auch für die dickeren Schichten. verlieren Leitfähigkeit?

Normalerweise nicht. Die Wärmeleitfähigkeit des Materials beschreibt, wie leicht Wärme durch das Material transportiert wird. Die Dicke gibt an, wie weit die Wärme transportiert werden muss. Verdoppeln Sie diese Distanz, bei gleichbleibender anderen Parameter, und Sie verdoppeln die Dicke des Folienmaterials etwa. Stapelgut Wärmewiderstand. Die Leitfähigkeit des Materials ändert sich nicht automatisch.

Es gibt jedoch einen Haken: Eine elektrische Isolierschicht befindet sich zwischen realen Teilen, nicht zwischen perfekt ebenen Plänen. Kontaktdruck, Oberflächenform, verdrängte Dicke und elektrische Sicherheit können die Wahl beeinflussen. Wir gehen diese Komponenten vor der Auswahl der Dicke durch.

Hier, elektrische Isolierung Betrifft die Unterbrechung unerwünschter Ströme, während die Wärme auf einen Kühlkörper oder Gehäuse gelangt. Es unterscheidet sich von einem Wärmedämmmatte, dessen Aufgabe es ist, die Wärme daran zu hindern, auf etwas anderes zu gelangen.

Drei Zahlen, die ähnlich aussehen, aber unterschiedliche Fragen beantworten

Wärmeleitfähigkeit: eine Eigenschaft des Materials

Die Wärmeleitfähigkeit, üblicherweise in k, beschreibt die Wärmeübertragung durch ein Material. Ihre Einheit ist Watt pro Meter-Kelvin oder W/m·K. Bei einem Bauteil zwischen einem Transistor und einem Kühlkörper ist die entsprechende Richtung in der Regel durch die Dicke, manchmal auch als Durch-Flach Leitfähigkeit.

Diese letzte Formulierung ist von Bedeutung. Ein geschichtetes Blatt kann die Wärme gut entlang seiner Oberfläche verteilen, aber die Wärme von einer Seite zur anderen weniger gut übertragen. Wenn ein Anbieter nur einen Wert für die Ein-Plane-Temperatur anbietet, fragen Sie vor der Verwendung in einer Stapelberechnung nach dem Durch-Plane-Wert.

Bei einer unveränderten, relativ homogenen Formulierung, die unter ähnlichen Bedingungen getestet wurde, können ein 0,5 mm-Platte und ein 1 mm-Platte denselben K-Wert aufweisen. Eine andere Füllstoffmischung, Trägerfolie, Klebeschicht oder eine andere Testmethode können einen anderen Wert ergeben. Die Dicke allein ist nicht die ganze Erklärung.

Thermodynamische Beständigkeit: die Hürde entlang des Wärmepfadens

Wärmewiderstand beschreibt die Temperaturerhöhung pro Watt über einen bestimmten Bereich oder Wärmepfad. Ihre Einheit ist K/W. Das hängt von der Dicke, k und der Kontaktfläche ab. Ein Prüfbericht kann eine Bereichsnormalisierte thermische Impedanz In °C·in²/W oder K·cm²/W. Anders als bei einem bloßen k-Wert kann die gemessene Impedanz die Auswirkungen des Kontakts an den beiden Flächen berücksichtigen, je nach Methode und Aufbaulösung.

Wenn Sie Lieferantendaten vergleichen, prüfen Sie, ob Sie auf die Materialleitfähigkeit, die berechnete Massenwiderstand oder die gemessene Widerstandskraft achten. Schnittstelle Impedanz. Für eine detailliertere Beschreibung des Verfahrens finden Sie die HAKTAK-Anleitung. Wärmeleitfähigkeit versus Wärmeimpedanz TIM greift diese Unterscheidung in der Auswahl auf.

Dielektrische Eigenschaften: Was passiert mit der Elektrizität

Auch ein elektrischer Isolator benötigt eine elektrische Spezifikation. Durchbruchspannung, Die Spannung, die in kV oder V angegeben wird, ist die Spannung, bei der ein getestetes Probenstück unter den angegebenen Bedingungen einen Defekt aufweist. Durchschlagfestigkeit zeigt die Abnutzung im Verhältnis zur Dicke des Probenmaterials an, oft in kV/mm. Spezifischer Durchgangswiderstand beschreibt die Widerstandsfähigkeit gegen Strom durch das Material. Keine dieser Zahlen gibt die thermische Beständigkeit des Materials an.

Es handelt sich um sechs separate Fragen, nicht um sechs Namen für dieselbe Leistungsbewertung.

Was ist der Zusammenhang zwischen Wärmeleitfähigkeit und Dicke der elektrischen Isolierschicht?

Für einen gleichmäßigen Wärmefluss durch eine einfache, gleichmäßige Folie:

R-_Volumen = t / (k × A)

Hier, t ist das Blatt Installiert Dicke in Metern, k ist die durchsichtige Flächenwärmeleitfähigkeit in W/m·K und A ist die effektive Wärmeflussfläche in Quadratmetern. Das Ergebnis ist K/W. Wenn Sie die Widerstandskraft pro Flächeneinheit benötigen, multiplizieren Sie die Zahl mit der Fläche: R” _Bulk = t/k, in m²·K/W.

Es ist ein wenig wie durch einen Korridor zu gehen. Die Bodenbeschaffenheit wird nicht schwieriger, wenn der Korridor länger wird. Man muss einfach weitergehen. Eine dickerere Schicht bildet einen längeren Wärmeverlauf.

Sag einfach, dass das gleiche hypothetische Material k = 2 W/m·K und der Wärmeflussbereich ist 1 cm². Vergessen Sie die beiden Kontaktdaten für dieses Beispiel:

Die Zahlen sind Abbildungsvergleich, keine Produktbewertungen. Wenn 10 W Wärme nur diesen idealen 1 cm² großen Weg durchlaufen hätten, würde ein Umstieg von 0,5 auf 1,0 mm einen Temperaturabfall von 25 K über die gesamte Strecke bewirken. Stapelblatt In diesem vereinfachten Modell. Eine echte Vorrichtung weist eine Ausbreitungsresistenz auf, andere Wärmequellen und wechselnde Temperaturen. Man kann diesen Wert von 25 K nicht als Vorhersage für jedes MOSFET oder Inverter verwenden.

Drehen Sie den Vergleich um. Bei gleicher Dicke und Fläche halbiert das Verdoppeln von k von 2 auf 4 W/m·K die Leistung. berechneter Gesamtvolumen Resistenz. Aber eine Folie mit einer W/m·K von 4 bei doppelt so hoher Dicke ergibt das gleiche ideale Volumen als eine Folie mit einer W/m·K von 2 bei einer dünneren Dicke. Deshalb kann es seltsamerweise unzuverlässig sein, die größte W/m·K-Zahl in einem Katalog zu wählen.

Warum die gemessene scheinbare Leitfähigkeit mit der Dicke variieren kann

Nun zur Sache, die in Design-Überprüfungen zu Streitigkeiten führt. Viele kommerzielle Folien sind Verbundstoffe: ein Polymer, der mit Keramikpartikeln angereichert ist, eventuell mit einem Gewebefestigungselement, Polyimidfolie, Klebemittel oder anderen Schichten. Sie könnten sehen angedeutet Wärmeleitfähigkeit Stattdessen die intrinsische K eines vollkommen homogenen Materials.

Wenn ein Tester ein Probenstück festhält, fließt die Wärme über den Oberkontakt, die Platte und den Unterkontakt. Eine nützliche erste Annäherung lautet:

R _total ≈ R _{Kontakt, oben} + t/(k × A) + R _{Kontakt, unten}

Wenn die Kontaktverluste relativ zu einem sehr dünnwandigen Probanden groß sind, kann die Berechnung von k anhand einer einzelnen Dicke das Ergebnis verfälschen. Die offizielle ASTM D5470-17(2024)-Prüfverfahren bespricht die Messung der thermischen Impedanz bei verschiedenen Dicken, um die scheinbare Leitfähigkeit von der Kontakteinflusswirkung zu trennen. Es wird außerdem erwähnt, dass der Begriff angedeutet ist für heterogene elektrische Isolatoren geeignet.

Die Konstruktion kann genauso wichtig sein wie die Prüfvorrichtung. Wenn Sie einen Filmträger hinzufügen, die Füllstofforientierung ändern oder die Auflage anders komprimieren, haben Sie den fertigen Wärmeablauf verändert. Bei extrem kleinen Filmgrößen können auch Dicke-bezogene Transporteffekte auftreten. Das ist eine andere Situation als das Schneiden zweier übereinstimmender Platten mit unterschiedlichen Abmessungen. Halten Sie den Vergleich jedoch an der eigentlichen Sache fest. Echtes Ergebnis und abgeschlossene Bauarbeiten.

Warum die dünnsten Laken heisser werden können

Stellen Sie sich vor, eine dünne Bretterplatte über einen Fluss zu legen. Wenn sie nicht bis an die andere Seite reicht, spielt es keine Rolle, wie gut das Brettmaterial ist. Gleiches gilt für eine Isolierschicht, die nicht beide Seiten berührt: Sie kann keinen zuverlässigen Wärmeverlauf gewährleisten.

Nehmen wir an, dass eine Abdeckung einen Stromschaltschrank leicht überragt. Der Abstand an einer Ecke beträgt 0,35 mm; an einer anderen Ecke 0,65 mm. Ein Auflagebereich von 0,5 mm mag auf dem Papier als die mit geringerer Widerstandsfähigkeit erscheinen. An der Ecke von 0,65 mm könnte er kaum berühren – oder Luft hinterlassen. Ein etwas dickeres, weiches Auflagebereich könnte dort besser funktionieren, da es beide Oberflächen berührt. An der Ecke von 0,35 mm müsste jedoch derselbe, dickere Auflagebereich mehr Kraft aufbringen, als das Gerät vertragen kann. Es gibt keine kostenlose Ware.

Deshalb sollten Sie messen Mindest- und maximales zusammengefügte Abstandsintervall, Nicht nur die nominelle Lücke in der Zeichnung. HAKTAK-Handbuch Wie man die Dicke der Wärmepad-Einlage auswählt zeigt den Toleranz-Workflow. Die Details, die in diesen Artikel eingeflossen sind, sind einfach: die Wärme sieht das komprimiert Die Dicke während des Betriebs, nicht die auf dem unbescherten Etikett gedruckte Zahl.

Der Druck hilft dabei, die Flächenverläufe einer weichen Oberfläche zu füllen. Zu wenig Druck hinterlässt Kontaktstellen und Luftansammlungen. Zu viel Druck kann eine Leiterplatte verbiegen, ein Gehäuse beschädigen, ein weiches Polster über seine empfohlene Grenze drücken oder eine Isolierschicht gegen eine scharfe Kante abschneiden. Es gibt keine nützliche, universelle Druckverteilungsproportion. Prüfen Sie das tatsächliche Verhalten des Drucks im Verhältnis zur Dehnung der einzelnen Teile, und untersuchen Sie dann Thermodruckkompression bei beiden Toleranzgrenzen.

Zwei Schnittstellen sind wichtig: die Verbindung zwischen dem Bauteil und dem Blech und die Verbindung zwischen dem Blech und dem Sockel. Staub, verbleibende Freilaufschichten, Bearbeitungsspuren, Versatz der Befestigungsmittel und ungleichmäßiges Anpressen können eine der beiden Schnittstellen beeinträchtigen. Bevor Sie k dafür verantwortlich machen, nehmen Sie die Baugruppe auseinander und untersuchen Sie, wo die Auflagefläche tatsächlich anliegt. Manchmal liegt die Antwort genau dort, wo sie nicht bearbeitet wurde.

Wie dünn ist zu dünn für die elektrische Isolation?

Hierbei weisen die thermischen und elektrischen Anforderungen unterschiedliche Ziele an. Ein dünnerer Blattstoff senkt oft die thermische Widerstandsfestigkeit. Die Isolierbarriere muss jedoch die Spannung, den Herstellungsprozess und die Lebensdauer überstehen. Eine Auswahl der Dicke allein auf der Grundlage des Wärmeflusses ist eine schlechte Entscheidung.

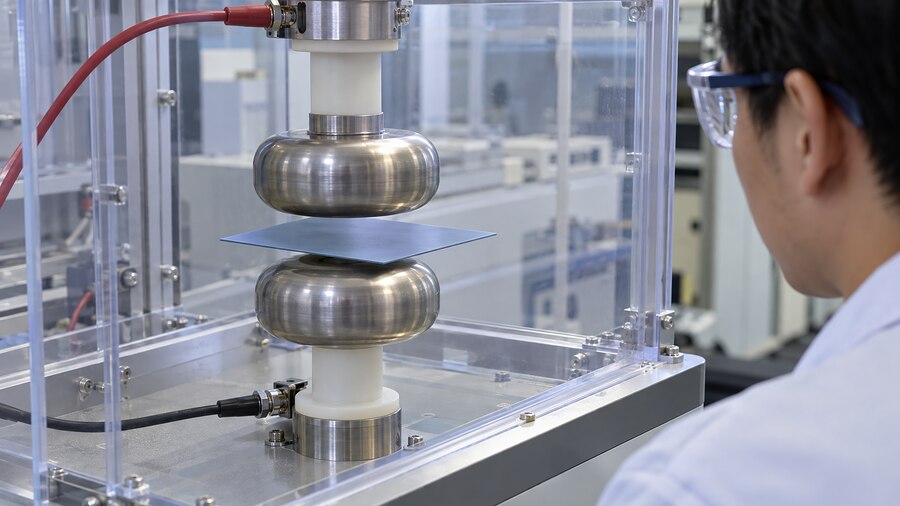

Die Entladungsspannung ist ein Testergebnis und keine Garantie für die Betriebsspannung.

Es ist verlockend, eine dielektrische Festigkeit in kV/mm zu nehmen, diese mit der Dicke zu multiplizieren und diese als Ihre sichere Spannung anzusehen. Diese Angabe sollte lediglich als grobe Vergleichsgröße betrachtet werden. Die tatsächliche Durchbrüchempfindlichkeit hängt von der Prüfzeit, der Wellenform, den Elektroden, der Temperatur, der Luftfeuchtigkeit und dem Zustand des fertigen Teils ab. ASTM D149-25-Dichtheitsprüfverfahren Er sagt, dass die Messwerte in der Regel nicht direkt zur Vorhersage des dielektrischen Verhaltens in der endgültigen Anwendung verwendet werden können.

Außerdem kann der Fehler nicht direkt durch die mittlere Ebene eines Blattes hindurchragen. Ein Schraubenkopf kann die Kante durchdringen. Eine Mutter kann in einen dünnen Bereich eindringen. Ein Prägungsloch kann nahe einer lebenden Lasche zu wenig Material hinterlassen. Staub oder Feuchtigkeit können einen Pfad schaffen. um Das Blech. Die Durchmesserschwindungs- und Spannungsbreite entlang der Montage sind unterschiedliche Konstruktionsprüfungen.

Nehmen wir beispielsweise an, dass ein Wechselrichterteam eine dünnere Schicht benötigt, um die Temperatur des Geräts zu senken. Bevor sie die Größe ändern, sollten sie die Isolieranforderungen, die tatsächliche Montagehardware, die Schnittkanten, die erwartete Temperatur und die Exposition gegenüber der Umgebung überprüfen. Sie sollten die Schicht testen Fertigmontage, Dies gilt auch für Festigkeit und Alterung, sofern die entsprechende Produktbeschreibung dies vorsieht. Eine Datenblattprüfung auf einem unberührten, ebenen Probenkörper kann keine Risse auf Ihrem Kühlkörper aufzeigen.

Welche Standards gehören in den Dialog?

Die ASTM D5470 behandelt die thermische Durchlässigkeit und die scheinbare Leitfähigkeit von thermischen Grenzflächenmaterialien. Die ASTM D149 befasst sich mit der Wechselspannungsdielektrischen Durchschlagfestigkeit und der elektrischen Festigkeit unter den angegebenen Testbedingungen. IEC 60243-1 Eine weitere Prüfung zur Ermittlung der elektrischen Festigkeit kann von einem Lieferanten festgelegt werden. UL 94 Ist eine Flammpotenzialitätsklassifizierung: nützlich für ihren eigenen Zweck, aber eine Einstufung V-0 stellt keine elektrische Isolation sicher. Diese Prüfmethoden stellen selbst nicht die sichere Betriebsspannung Ihres fertigen Produkts fest.

Fragen Sie den Lieferanten nach genaue Konstruktion Die Versandkosten werden berechnet. Wurde der Dielektrizitätsprüfungsversuch mit derselben Dicke, Trägerstoff, Klebstoff und Zuschnittsgestaltung durchgeführt, wie Sie sie planen? Bei welchen Bedingungen? Was passiert nach einer thermischen Belastung oder einer Belastung durch Feuchtigkeit? Diese Fragen sind zwar weniger spannend als ein hoher K-Wert, aber sie sind der Ausgangspunkt für eine robuste Konstruktion.

Wählen Sie eine Blattstärke, nicht nur eine Dicke

Der Ausdruck elektrisch Isolierscheibe Deckt mehrere verschiedene Aufgaben ab. Eine Montage erfordert eine kleine, dünne Schicht unter einem Transistor. Eine andere benötigt eine flexible Auflage, um ein Bauraum-Gespann zu überbrücken. Jede dieser Aufgaben erfordert andere Eigenschaften des Materials.

Wenn Sie eine variable Spaltweite und eine begrenzte Klemmkraft haben, beginnen Sie mit der Prüfung einer jeweiligen Baustufe. Silikon-Wärmeleitpad Statt zu glauben, dass ein starres Blatt die Lücke füllen wird, ist eine verstärkte Konstruktion eine bessere Option. Je dünner die Oberfläche ist und je höher die Belastung ist, desto besser ist eine verstärkte Konstruktion. Die eigentliche Entscheidung bleibt jedoch bei der Wärmedämmung. und Dielektrische Testdaten.

Hier ist ein realer Produktdatenbeispiel, kein Empfehlungsschreiben für jede Anwendung. Henkel’s BERGQUIST SIL PAD K900 Spezifikation Liste einer 0,152 mm Standardstärke, 0,9 W/m·K Leitfähigkeit, 6.000 Vac dielektrische Durchbruchspannung und 0,48 °C·in²/W Die thermische Impedanz bei 50 psi. Beachten Sie, dass die Impedanz mit einem Prüfdruck verbunden ist, während die Durchbruchfestigkeit ein separates elektrisches Ergebnis ist. Legen Sie weder die Kennwerte noch die andere Seite auf ein anderes Blatt oder eine andere montierte Verbindung ab.

Ein weiterer kleiner Irrglaube: Silikonfüllung bedeutet nicht automatisch eine elektrische Sicherheit, und “Keramik” auf einer Marketingseite reicht auch nicht aus. Fragen Sie nach den elektrischen Prüfergebnissen der jeweiligen Qualität. Einige sehr hochleitfähige Kohlenstoff- oder Graphit-Thermoprodukte sind bewusst elektrisch leitfähig. Legen Sie sie über eine erforderliche Trennfläche, und Sie haben das falsche Problem viel effizienter gelöst.

Wo sich dieser Kompromiss in echten Elektronikgeräten zeigt

A MOSFET An einen Kühlkörper angeschraubt: Die Metallkappe kann elektrisch leitend sein. Ein dünner Isolator kann die Wärmebeständigkeit reduzieren, doch die Schraube, die Unterlegscheibe, der Montagedruck und die Kanten der Kappe gehören zum elektrischen Design. Ein Material, das sich gut als Flachkappe eignet, kann dennoch fehlschlagen, wenn das Montagekit es beschädigt.

Ein Wechselrichter oder IGBT Stufe: Die Wärmebelastung ist beträchtlich, die Position der Barriere variiert jedoch. Einige Module bieten bereits Isolierung durch ihre eigene Substrat- oder Grundplattekonstruktion; andere erfordern eine zusätzliche Barriere an anderer Stelle. Zeichnen Sie die elektrische Grenze vor, bevor Sie eine zusätzliche Folie spezifizieren. HAKTAK’s Diskussion dazu Elektrische Leistungshalbleitermodule ist nützlich, sobald die Grenze und die tatsächliche Schnittstelle bekannt sind.

Eine Batterieverwaltungs-Einheit oder EV Hilfskonverter: Das Gehäuse kann sowohl eine gute Wärmeableitung als auch ein schlechtes Fundament für einen unerwarteten Kurzschluss sein. Die Padstärke muss die Toleranzen des Gehäuses und des PCB überbrücken, ohne dabei die empfindlichen Bauteile zu überlasten. Schwingungen und thermische Belastungen sollten bei der fertigen Einheit getestet werden, nicht nur bei der Materialstreifenkonstruktion.

An LED Fahrer oder Außenkommunikationsdienstleister: Hitzewirkung, lange Betriebsdauer und Feuchtigkeit machen die Oberflächenqualität und die elektrische Isolierung zu einem doppelten Problem. Prüfen Sie die Ebenheit der Gehäuseumfassung, die Dichtungsgeometrie, das Kondensationsrisiko und die Zugänglichkeit des Metalls, bevor Sie einige Zehntel Millimeter abschneiden.

Diese Beispiele weisen ein gemeinsames Muster auf: Die richtige Blattstärke ist eine Assembly-Eigenschaft, Nicht eine isolierte Auswahl an Katalogen.

Eine praktikable Methode zur Auswahl der Dicken der Isolierschichten

Beginnen Sie mit den Grenzen, dann verringern Sie die Materialliste. Diese Reihenfolge erspart Ihnen die lästige Aufgabe, ein Pad auszuwählen – die Suche erweist sich als fehleranfällig bei der Bestimmung der Dielektrizitätsprüfung und das Wiederbeginnen ist somit entbehrlich.

1. Markieren Sie den heißen Bereich und das isolierte Metall. Verfolgen Sie den Pfad von der Bauteilverpackung über die Kühlrippen, das Gehäuse oder die Kühlplatte bis hin zum Stromabzweig. Entscheiden Sie sich genau darüber, wo eine elektrische Trennung erforderlich ist. Wenn die Komponente bereits eine Isolationsschicht enthält, notieren Sie dies, anstatt es zu vermuten.
2. Messen Sie den tatsächlichen Spaltbereich. Berücksichtigen Sie die Variabilität der Pakethöhe, die Bow des Boards, die Toleranzen der Gehäusekonstruktion und die Positionen der Befestigungselemente. Notieren Sie die kleinsten und größten Punkte nach der Montage, nicht nur die nominellen Zeichnungsabmessungen.
3. Legen Sie die elektrische Leistungsanforderung fest. Geben Sie das entsprechende Arbeitsspannungs-Kontext, die Prüfmethode, die Umweltbedingungen und die Überprüfung der fertigen Baugruppe mit dem Elektrokonstrukteam des Produktes an. Vermeiden Sie es, eine universelle sichere Dicke anhand einer kV/mm-Angabe zu bestimmen.
4. Bildschirmfolienkonstruktionen. Kann ein verstärkter dünner Isolator einen vollständigen Kontakt herstellen? Erfordert die Verbindung eine weiche Dichtungsfläche? Ist eine Keramikoption mechanisch machbar? Ausschließen Sie elektrisch leitfähige Kandidaten, wo die Folie eine Isolierung gewährleisten soll.
5. Vergleichen mit dem gleichen Gegenstand. Wenden Sie die Impedanz bei der entsprechenden Dicke, Druck und Temperatur an. Fügen Sie Klebstoff- oder Trägerlagen in die Probe ein. Vergleichen Sie montiert Die Dicke spielt nicht nur die zugängliche Messgröße oder die größte Leitfähigkeitswertung aus.
6. Überprüfen Sie das Kraftbudget. Die Kompression sollte den Kontakt verbessern, ohne dass die Leiterplatte verformt oder die Komponenten beschädigt werden. Achten Sie auf scharfe Hardware-Elemente und Kanten. Evaluieren Sie sowohl die Mindest- als auch die Maximalabstände zwischen den Bauteilen.
7. Die fertige Einheit validieren. Messen Sie die Temperatur des Messgeräts unter repräsentativer Belastung. Führen Sie nach der Montage und gegebenenfalls nach dem Alterungsprozess die entsprechenden Isolations- und Umweltprüfungen durch. HAKTAK’s Materialauswahl und -prüfung Die Seite bietet einen nützlichen Ausgangspunkt für die Ausarbeitung dieser Bewertung.

Hier ist eine kleine Vergleichsarbeit, die Sie am Schreibtisch ausprobieren können. Kandidat A ist 0,5 mm bei 2 W/m·K. Kandidat B ist 1,0 mm bei 3 W/m·K. Bei gleicher Fläche und perfektem Kontakt hat A eine flächenormalisierte Massenwiderstandsfähigkeit von 0,00025 m²·K/W; B hat etwa 0,000333 m²·K/W. Daher ist B mit seiner höheren Leitfähigkeit in dieser Messung schlechter. Wenn A jedoch eine Luftblase über eine gekrümmte Oberfläche hinterlässt, kann es im fertigen Produkt möglicherweise schlechter abschneiden. Um den Vergleich abzuschließen, benötigen Sie die Kontaktdaten und die Ergebnisse der elektrischen Messungen.

Wenn das Testergebnis falsch aussieht, schauen Sie zuerst hier.

Nehmen Sie nicht jede schlechte Temperaturmessung für ein Problem mit dem Lüfter hin. Das Gerätpaket, die Wärmeleitfolie, der Luftstrom oder der Kühlkreislauf könnten das größere Problem darstellen. Eine Lüfterfolie kann einen bereits überlasteten Kühlkörper nicht reparieren.

Fazit

Bei gleicher Materialstärke erhöht sich die elektrische Isolationsstärke normalerweise. Stapelgut Wärmewiderstand; es senkt das Material nicht automatisch Wärmeleitfähigkeit. In der fertigen Konstruktion kann die Kontaktqualität das Ergebnis beeinflussen. Die elektrische Isolation stellt hingegen eine echte Einschränkung für die Dicke dar, die erreicht werden kann.

Wählen Sie eine Konstruktion, die den Anforderungen an die Isolierung entspricht, die tatsächliche Lücke ausfüllt und innerhalb des Kraftbudgets bleibt. Vergleichen Sie dann die installierte thermische Impedanz und testen Sie die fertige Einheit. Das ist weniger übersichtlich als die Wahl einer beeindruckenden W/m·K-Werte, aber es funktioniert viel besser.

Häufig gestellte Fragen

Verringert sich die Wärmeleitfähigkeit, wenn eine Isolierfolie dicker wird?

Bei unveränderten Materialien, die unter vergleichbaren Bedingungen getestet wurden, ist dies in der Regel nicht der Fall. Eine höhere Dicke erhöht die Strecke, die Wärme zurücklegt, und erhöht somit die Wärmeabstrahlung. Stapelgut Wärmewiderstand. Berichtet angedeutet Die Leitfähigkeit kann variieren, wenn Kontakte, Schichten, Kompression oder Testmethoden geändert werden.

Wie berechne ich die Wärmebeständigkeit aus Dicke und W/m·K?

Für eine einfache, gleichmäßige Schicht verwenden Sie R = t/(keine Ahnung), Mit der Dicke in Metern und der Fläche in Quadratmetern. Das Ergebnis ist K/W. Fügen Sie Schnittstelleneffekte und den Rest des Wärmepads hinzu, bevor Sie die Temperatur des Geräts schätzen.

Ist die dünnste elektrische Isolierschicht immer die beste für die Kühlung?

Nur wenn es die elektrischen Anforderungen erfüllt und Kontakte verbinden beide Außenseiten über Toleranzgrenzen hinaus. Ein Blatt, das zu dünn für den Spalt ist, kann Luftspalten hinterlassen und ist heißer als ein etwas dickeres, elastisches Blatt.

Verändert das Komprimieren eines Wärmepadens die Leitfähigkeit oder die thermische Impedanz?

Durch die Kompression verändert sich die installierte Dicke und die Art und Weise, wie sie auf beide Oberflächen trifft. Dadurch verändert sich die thermische Impedanz. Ein Lieferant kann auch eine andere angedeutet k unter verschiedenen Testbedingungen. Bitte fordern Sie Daten für den Druck an, unter dem Ihre Anlage arbeitet.

Kann ein hochleitfähiges Wärmeleitband Strom leiten?

Ja. Einige Kohlenstoff- oder Graphitbasierte Wärmeübertragungsmaterialien leiten Elektrizität. Nehmen Sie niemals an, dass ein gutes thermisches Verhalten eine dielektrische Isolation nachweist. Prüfen Sie die genaue elektrische Spezifikation und die Anforderungen für die fertige Montage.

Für einen MOSFET-Kühlkörper sollte ich die dielektrische Festigkeit oder die Durchbruchspannung vergleichen?

Beide Faktoren sollten berücksichtigt werden, sowie die Testbedingungen und die tatsächliche Dicke des Blechs. Die Spannungsabbrechung eines getesteten Probenstücks hängt unmittelbar von dieser Konstruktion ab. Nur diese beiden Zahlen allein belegen nicht, dass die montierte Anordnung sicher ist, wenn Schrauben und Kanten vorhanden sind.

Kann ich zwei dünne Isolierplatten anstatt einer dickeren verwenden?

Vielleicht ja, aber man sollte nicht davon ausgehen, dass sie wie eine einzige Schicht funktionieren. Man fügt eine weitere Kontakteinheit hinzu, und eingeklemmter Luft oder ein Versagen können die Kühlung beeinträchtigen. Die elektrische Leistung des Stapels benötigt ebenfalls eine eigene Prüfung.

Warum können zwei Flächen mit der gleichen W/m·K unterschiedliche Temperaturen erzeugen?

Ihre Dicke, Weichheit, Verstärkung und Kontakt mit dem Kühlkörper können unterschiedlich sein. Auch die anderen Wärmeableitungspfade des Geräts spielen eine Rolle. Vergleichen Sie die gemessene Impedanz unter gleichen Druck- und Geometrieeinstellungen und prüfen Sie anschließend die tatsächliche Temperatur des Geräts.

Welche Standards sollten in einer Datenblatt für elektrische Isolierfolien aufgeführt sein?

Relevante Referenzwerte können unter anderem die ASTM D5470 für die Wärmeleitfähigkeit und die ASTM D149 oder die IEC 60243-1 für die dielektrische Festigkeit sein. Die Flammbeständigkeit wird in der Norm UL 94 geregelt. Bitte fragen Sie nach dem Verfahren und den Bedingungen hinter jeder gemeldeten Zahl; eine Normenliste allein genügt nicht für die Produktzulassung.

Wie beeinflussen Feuchtigkeit und thermische Belastung die Auswahl der Dicke?

Feuchtigkeit, Temperaturschwankungen und die Bewegung der Klammer können den Kontakt beeinträchtigen oder Schwachstellen an Kanten und Befestigungselementen aufzeigen. Wählen Sie eine Dicke und Konstruktion, die nach den für Ihr Produkt geeigneten Umwelttests weiterhin die thermischen und elektrischen Anforderungen erfüllen.
